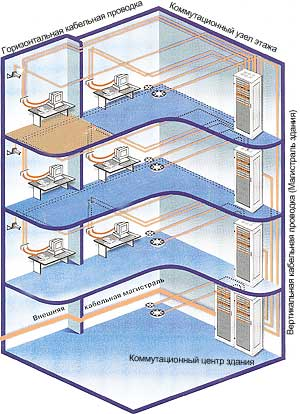

Структурированная кабельная система (СКС) - система, принцип построения которой отвечает трём основным требованиям:
- Является универсальной, то есть даёт возможность использовать её для передачи сигналов основных существующих и перспективных видов сетевой аппаратуры (ЛВС) различного назначения;
- Позволяет быстро и с минимальными затратами организовывать новые рабочие места и менять схему подключения и ЛВС без прокладки дополнительных кабельных линий;
- Позволяет организовывать единую службу эксплуатации.
Рабочее место. Орг. техника - компьютер, телефон, факс и другое периферийное оборудование.
Информационная розетка - точка входа в кабельную сеть здания.
- Датчик пожарной сигнализации
- Датчик охранной сигнализации
- Система видео-наблюдения
Используют СКС как среду передачи данных пожарной телеметрии здания, данных телеметрии безопасности здания, видеосигнала соответственно.
- Кабельная проводка. Прокладывается по закладным каналам внутри стен, по декоративным кабельным коробам внутри помещений, по лоткам за фальш-потолками или под фальш-полами.
- Коммутационный шнур . Используется для перенаправления кабельных линий в центре коммутации и для подключения оборудования к информационным розеткам.
- Коммутационная панель объединяет входы кабельных линий, и используется для администрирования кабельной системы в центре коммутации.
- Коммутационный узел. Предназначен для монтажа и использования коммутационного оборудования кабельной системы, для централизации внешних и внутренних кабельных входов, для соединения кабельной системы с активным сетевым оборудованием

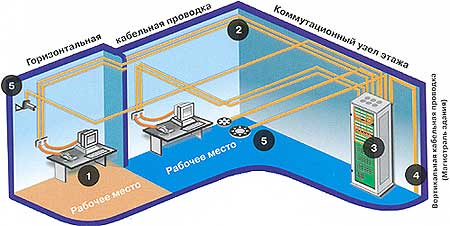

Составные части СКС (структурированной кабельной системы) на типовом плане этажа
* 1 - Рабочее место, рабочая зона
* 2 - Горизонтальная кабельная проводка
* 3 - Коммутационный узел этажа
* 4 - Вертикальная кабельная проводка
* 5 - Служебные технические средства
Ценовые параметры: СКС, системы.
Стоимость СКС зависит от требований заказчиков, особенностей помещений и выбора систем.
Для примера выбран реализованный проект в офисе площадью 400 квадратных метров на 130 рабочих мест. 58% рабочих мест организовано по принципу "открытых офисов", 42% мест расположены стандартно вдоль стен. В данном проекте была реализована неэкранированная СКС категории 5е производства Moleх.
Для сравнения рассчитаны ценовые параметры систем категорий 5е (неэкранированные), 6 и 6а следующих производителей:
- Solution Eurolan AB, Швеция;
- Nexans Cabling Solutions, Франция;
- Panduit, США;
- Molex Premise Networks, США.
Стоимость СКС в расчете на одну линию, руб. (на сентябрь 2009 г.)
Категория Полоса частот, МГц Скорость, Мбит/с Eurolan Nexans Panduit Molex
Категория 5е 100 1 000 1450 1750 1750 1800
Категория 6 250 1 000 1900 2500 2250 2200
Категория 6а 500 10 000 2850 3550 3900 5150
Категория 5е / 6 100 / 250 1 000 1650 2150 2000 2000
Категория 5е / 6а 100 / 500 1 000 / 10 000 2150 2650 2850 3500
Цены включают поставку материалов, проектирование, монтаж, тестирование и сертификацию. Гарантия на все СКС - 25 лет.
Системы категории 6а работают в диапазоне частот до 500 МГц со скоростью до 10 Гбит/с. Это системы Eurolan-6A (защищенная витая пара), Molex PowerCat 6A (экранированная витая пара), Panduit TX6 10Gig UTP (неэкранированная витая пара) и Nexans LANmark-6a 10G (защищенная витая пара).
Стандарты СКС также предусматривают экономичный вариант создания систем категории 6 и выше. На каждое рабочее место подводится одна линия категории 5е и одна линия более высокой категории (6, 6а, 7) или оптоволоконный кабель. Такая система сочетает существенный резерв функциональных параметров для информационных приложений без излишней избыточности для речевых приложений.
Стоимость прочих систем в расчете на одно рабочее место, руб. (на сентябрь 2009 г.)
Система Стоимость
Система телекоммуникационного заземления СКС 50 руб. / РМ
Система электропитания 790 руб. / РМ
Система кабель каналов для СКС кат.5е и системы электропитания 820 руб. / РМ
Система кабель каналов для СКС кат.6 и системы электропитания 900 руб. / РМ
Система рабочего освещения, включая кабель каналы 325 руб. / м2
Каждое рабочее место включает два телекоммуникационных разъема (ТР) и две розетки электропитания.
Напольная телекоммуникационная стойка и электрический щиток (ABB) расположены в центре рабочей области. Кабели проложены за фальшпотолком в проволочных лотках Cablofil и на кольцах Schnabl; в рабочей области - в пластиковых коробах Kopos Kolin сечением 120х55 мм. Для электромонтажа выбраны силовые кабели ВВГнг-LS (негорючая оболочка с пониженным дымовыделением) отечественного производства, автоматы ABB, клеммники Wago, розетки Legrand. Уровень освещенности рабочей области не менее 400 лк с коэффициентом запаса 1,4.
Зарубежные стандарты предусматривают установку систем телекоммуникационного заземления (СТЗ) во все СКС независимо от наличия экранированных линий. Она в данном примере включена. Требования электромагнитной совместимости при параллельной прокладке силовых и слаботочных кабелей соблюдены. Наличие телекоммуникационного заземления позволяет удешевлять решения по обеспечению электромагнитной совместимости.
Гарантия на системы электропитания и освещения - один год.
Помимо описанных выше требований структурированные кабельные сети позволяют:
" При относительно высоких начальных вложениях на строительство сети обеспечить существенную экономию полных затрат за счёт длительного срока эксплуатации структурированной кабельной системы и низких эксплуатационных расходов;
- Повысить надёжность структурированной кабельной системы;
- Использовать одновременно различные сетевые протоколы и сетевые архитектуры в одной локальной сети;
- Комбинировать в единую систему оптические и электрические тракты передачи сигналов;
- Устранить путаницу проводов в кабельных трассах локальных сетей;
- Обеспечить за счёт принципа построения сети из отдельных модулей быструю локализацию неисправностей, восстановление структурированной кабельной сети или переход на резервные линии.
Структурированная кабельная система - основа информационной инфраструктуры любого предприятия, позволяющая свести в единую систему множество информационных сервисов разного назначения: локальные вычислительные сети (ЛВС), телефонные сети, системы безопасности, локальные компьютерные сети, видеонаблюдения и т.д. Именно поэтому так велика роль СКС при построении корпоративной информационной системы: от того, насколько грамотно построены локальные сети, зависят надежность и безопасность различных операций, без которых невозможна деятельность современного предприятия.
